芯片产品

ES8000-80/64/32 高性能以太网交换芯片

最高支持8.0Tbps交换容量
最高支持400Gbps以太端口
支持可编程交换技术
支持INT带内网络遥测技术
支持数据中心特性(DCBX,VxLAN等)
支持多级QoS调度
采用14nm工艺,FCBGA封装
配套完整的SDK开发环境

SUMMARY

概述

楠菲微电子自主研发设计的ES8000系列高性能、高连接性以太网络交换芯片,单芯片提供高达8.0Tb/s 的带宽。最高支持20×400GE,40×100GE/200GE或者80×25GE/50GE/100GE交换端口。
ES8000系列提供完整L2、L3、L4网络协议以及数据中心和城域以太网的相关特性,符合IEEE 802.3bs和802.3cd规范,可以灵活地配置为10G/25G/40G/50G/100G/200G/400GE端口。ES8000交换芯片用于构建可扩展、经济高效的ToR交换机、核心交换机等等。

CHIP CHARACTERISTICS

芯片特性

  • 支持10G/25G/40G/50G/100G/200G/400Gbps端口速率
  • 最多可以支持80个物理端口
  • SerDes速率支持:10G/25G NRZ,56G PAM4
  • 所有端口支持硬堆叠扩展协议,最大支持512个ES8000系列堆叠成超大型交换机架构

  • 基于无阻塞交换、多端口表查找和大容量共享报文缓冲技术
  • 大容量地址表项,且表项容量可动态配置
  • 同时支持2层与3层交换

  • 支持IPv4与IPv6隧道
  • 支持多级MPLS标签封装与转发
  • 支持VxLAN、NVGRE、TRILL、EVPN、SNAP等

  • 支持超过三级灵活可配的QoS队列
  • 支持多种队列调度机制和算法

  • 支持可编程交换技术,在通用转发逻辑基础上,每条流水线额外支持8级2K规则的可编程报文解析器,8级2K规则的可编程转发器,12级VLIW微码可编程报文编辑器。
  • 可支持用户自定义报文格式和转发规则

  • 支持基于SDN技术框架的多级流表转发机制(32级以上)
  • 支持3标准

  • 支持1x、DDOS防御、端口隔离与绑定和多级ACL策略,
  • 支持自主安全网络协议

  • 支持0 x1/x2/x4
  • 支持丰富的OAM与1588v2网络时钟同步等机制
  • 支持INT(In-band Network Telemetry,带内网络遥测技术)
  • 支持数据中心无损以太网协议DCBx和FCoE

TYPICAL CONFIGURATION

典型配置

芯片型号 ES8000-80 ES8000-64 ES8000-32
交换容量 8.0T 6.4T 3.2T
典型配置 20×400GE 40×100GE/200GE 80×25GE/50GE/100GE 16×400GE 32×100GE/200GE 64×25GE/50GE/100GE 32×100GE 32×40GE 64×25GE/50GE
APPLICATION

应用

  • 高性能TOR交换机
  • 大型核心交换机
  • 大型路由/安全网关
  • 高性能分流器

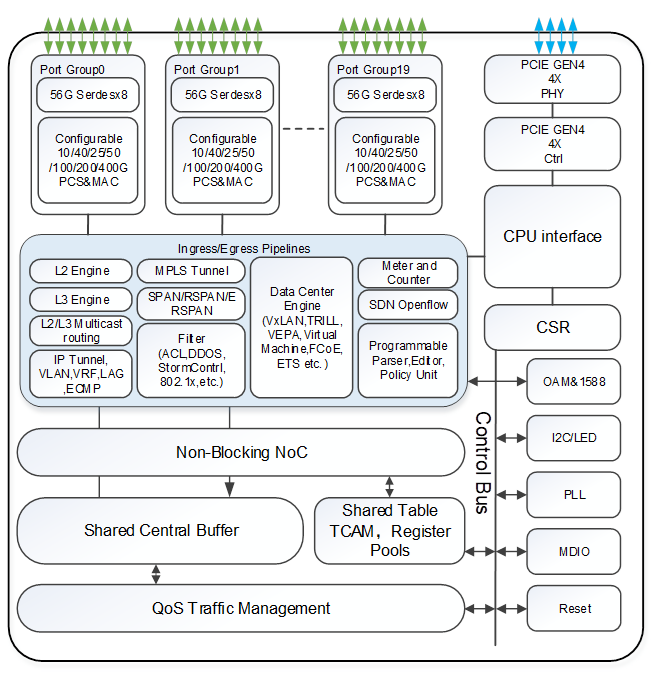

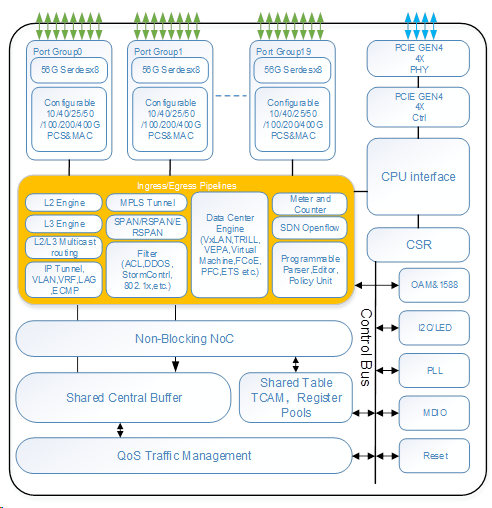

ARCHITECTURE BLOCK DIAGRAM

架构框图

ORDERING INFORMATION

订购信息

器件型号 封装 环境温度
ES8000-80AI 57.5mm x 57.5mm 3069-pin FC-PBGA (Pb-Free) -40°C to 85°C (工业级)
ES8000-64AI 57.5mm x 57.5mm 3069-pin FC-PBGA (Pb-Free) -40°C to 85°C (工业级)
ES8000-32AI 57.5mm x 57.5mm 3069-pin FC-PBGA (Pb-Free) -40°C to 85°C (工业级)
