SF9564/6548/6524万兆以太网交换芯片

采用28nm先进工艺,FCBGA封装
SF9564/6548/6524交换容量:640G/200G/64G
端口支持1GE/10GE/40GE速率
低功耗、低时延
支持工业级温度(-40℃~+85℃)
支持数据中心特性(DCBX,VxLAN等)
支持多级QoS调度

SUMMARY

概述

SF9564、SF6548和SF6524芯片由楠菲微电子自主研发设计的三层以太网交换芯片,集成了包括 L2、L3、L4 网络协议以及数据中心和城域以太网的相关特性,适合网络设备商将其作为局域网、城域网和数据中心网络交换机设备的核心器件。

CHIP CHARACTERISTICS

芯片特性

  • 性能、功耗、延迟和容量均优于国际一流厂商的同类产品
  • 完善的SDK配套,提供系统解决方案
  • 功能丰富:
    • – SF9564支持64个10GE端口或者16个40GE端口,10GE与40GE端口可灵活搭配,两路112G xFabric互连端口
    • – SF6548支持48个100M/1GE 自适应端口,8个10GE端口和1路112G xFabric互连端口
    • – SF6524支持24个100M/1GE 自适应端口,4个10GE端口
    • – MAC地址表最大容量320K,L3主机表最大容量256K,L3路由表最大容量144K,流分类规则最大数量54K
    • – 支持全端口全线速转发,64B小包突发零丢包,最小转发延迟500ns
    • – 同时支持2层与3层交换,支持IPv4与IPv6隧道
    • – 支持丰富的隧道转发与封装机制,支持多级MPLS标签转发
    • – 支持VxLAN,TRILL
    • – 支持丰富的安全机制,包括1x、端口隔离与绑定和多级ACL策略,支持自主安全网络协议
    • – 集成流量控制与监管模块,QoS支持超过6K个灵活可配的队列,可以同时选择多种队列调度机制与算法
    • – 集成32个可编程规则处理器,支持基于SDN技术框架的16级流表转发机制,支持3标准
    • – 支持丰富的OAM与1588v2网络时钟同步机制
    • – 支持DCB数据中心无损以太网协议和FCoE
    • – 支持PCIe3.0x4管理接口对接市场主流CPU和国产高性能CPU
TYPICAL CONFIGURATION

典型配置

芯片型号SF9564SF6548SF6524
交换容量640G208G64G
典型配置48×10GE+4×40GE48×1GE+16×10GE24×1GE+4×10GE
APPLICATION

应用

  • 高性能40G交换机
  • 高密度万兆交换机
  • 高密度千兆交换机
  • 高性能路由/安全网关

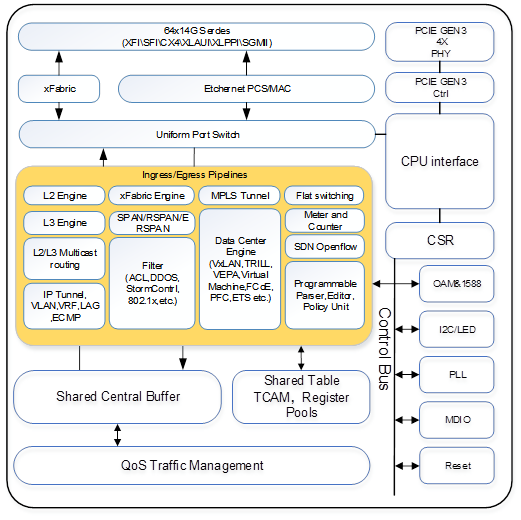

ARCHITECTURE BLOCK DIAGRAM

架构框图

ORDERING INFORMATION

订购信息

器件型号 封装 环境温度
SF9564-AI 33mm×33mm 1023-pin FC-PBGA 工业级-40℃ to 85℃
SF6548-A0I 33mm×33mm 1023-pin FC-PBGA 工业级-40℃ to 85℃
SF6524-A0I 33mm×33mm 1023-pin FC-PBGA 工业级-40℃ to 85℃
